Raymarine Evolution EV-100 Wheeldrive

De Raymarine Evolution EV100 is een zeer geavanceerde stuurautomaat, eenvoudig in gebruik en te installeren. Deze versie is geschikt voor stuurwiel bestuurde zeilschepen met een maximale waterverplaatsing tot 7500kg.

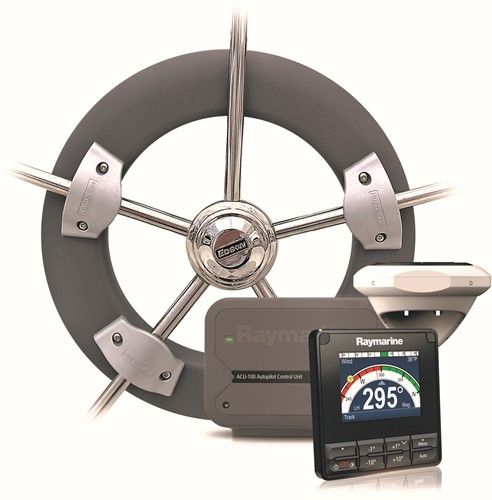

Het pakket bestaat uit:
EV-1 sensor puck
ACU-100 stuurcomputer
Stuurwielaandrijving
P70s bedieningsunit
Evolution kabelset


Het pakket is gemakkelijk te installeren. De EV-1 sensor kan boven- of benedendeks worden geïnstalleerd, zelfs ondersteboven of buiten de middellijn van het schip. Dankzij de lucht- en ruimtevaart technologie die in EV-100 verwerkt is door moederbedrijf FLIR is deze extreem nauwkeurig en bespaart brandstof.
Het aansluiten van de apparatuur is ‘Plug & Play’. Dit betekent dat lange kompaskalibratieprocedures verleden tijd zijn.

Ev-1 sensor puck
De EV-1 sensor is de basis van het systeem. Deze 9-as sensor volgt de beweging van het schip driedimensionaal. De solid state technologie zorgt er voor dat er onder alle omstandigheden een nauwkeurigheid is van 2 graden. Daarnaast is er auto-compensatie ingebouwd voor magnetische verontreiniging aan boord, en registreert de EV-1 nauwkeurig de heading, rollen en stampen van het schip.

De EV-1 sensor biedt veel montagemogelijkheden. Dit kan zowel beneden- als bovendeks. De behuizing is IPX6 en IPX7 waterdicht.

Autopilot Control Unit (ACU)
De ACU-100 stuurcomputer stuurt de aandrijving aan. de ACU-100 is IPX6 waterdicht, en kan dus ook bovendeks geïnstalleerd worden.

Stuurwielautomaat (wheel drive)
De stuurwielaandrijving, ook wel de wheel drive, is eenvoudig te installeren en geschikt voor de meeste stuurwielen. De drive is geschikt voor zeilschepen met een maximale waterverplaatsing tot 7500kg. Let op! Ga altijd uit van een volledig beladen boot. Deze is vaak 20% zwaarder dan de onbeladen boot.

P70s stuurautomaatbediening
Je bedient de EV-100 stuurautomaat met de P70s bedieningsunit. Deze is speciaal ontworpen voor zeiljachten. Met de grote druktoetsen wijzig je de koers gemakkelijk 1 of 10 graden.

De P70 is voorzien van de gebruiksvriendelijke Lighthouse gebruiksinterface van Raymarine. Dit systeem is binnen enkele minuten ingesteld en klaar om te vertrekken. Het heldere kleurendisplay is onder alle weersomstandigheden af te lezen dankzij het hoge contrast en de grote kijkhoek.

Overige bedieningsopties
De Evolution stuurautomaat kan ook bedient worden op een MFD die draait op Lighthouse II of met een afstandsbediening, naast de P70s. De volgende series worden ondersteund:

A-serie,
C-serie,
E-serie
eS-serie
gS-serie
Axiom-serie
Het is ook mogelijk om de EV-100 te bedienen met de optioneel verkrijgbare Raymarine S100 afstandsbediening.

Evolution kabelset
De meegeleverde Evolution kabelset bestaat uit:

1 x SeaTalkng Voedingskabel (0.4m)
1 x SeaTalkng Backbone Kabel (5m)
1 x SeaTalkng Spur Kabel (1m)
1 x SeaTalkng 5-weg connector
2 x SeaTalkng T-stuk
2 x SeaTalkng Terminator
Raymarine EV-100 stuurwiel piloot bijzonderheden
Stuurwiel cockpitstuurautomaat
Maximale waterverplaatsing tot 7500kg
12V voeding EV1 & ECU-100
Verbruik EV1 30 mA
Verbruik ECU-100 300mA
Gewicht EV1 0,29kg
Gewicht ECU-100 0,6kg
Afmetingen EV-1 140x35x95mm
Raymarine T70152
