Gasveer Uflex

Gasveren uflex

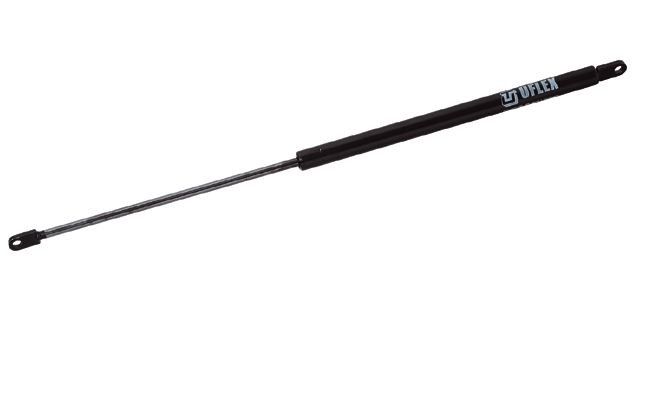

Uflex Gasveer L=257mm/S=95mm/10kg

De totale lengte is gemeten tussen het hart van beide eindfittingen in volledig geopende toestand.

eindfitting A= 1

eindfitting B=2

Gasveren zijn pneumatische spierbundels, meest gebruikt om deuren en luiken te openen en open te houden. Een gasveer, niet voorzien van een blokkering, functioneert als volgt: de druk van samengeperst nitrogeen gas opgeslagen in een buis levert de uitschuifkracht van de veer als resultaat van het drukverschil tussen buis en atmosfeer. Het gas stroomt van het hoogste naar het laagste drukcompartiment van de buis door een zelfreinigend ventiel in de zuigerstang waardoor de zuigerstang naar buiten wordt gedrukt. Elke buis is voorzien van een kleine hoeveelheid olie voor de smering en demping.

Montage
Optimale demping wordt verkregen als de gasveer gemonteerd is onder een hoek van 30° t.o.v. het verticale vlak met de zuigerstang in de richting van het draaipunt. In geval van een installatie waarbij grote openingshoeken van toepassing zijn, is het beter om de zuigerstang in de richting van het te openen draaipunt te monteren. Dit geeft na het passeren van het horizontale vlak een nog betere demping van de beweging.

Aandachtspunten bij installatie:
Het oppervlak van de zuigerstang is kwetsbaar en dient beschermd te worden,
Zijdelingse krachten moeten zorgvuldig voorkomen worden,
Aansluitpunten dienen zorgvuldig uitgelijnd te zijn,
Belastingen die de opgegeven maximale waarden overschrijden dienen vermeden te worden,
Werkingtemperatuur -30°C en + 80° C.
